Detalles del producto
Lugar de origen: Guangdong China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Pago y términos de envío
Cantidad de orden mínima: 100/500/1000
Precio: Supportive
Detalles de empaquetado: Carrete, tubo
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, Paypal
Capacidad de la fuente: 1000K.PCS/Month
Nombre del producto: |
transformadores magnéticos de Ethernet 1000Base-T para el PWB del Por-agujero |
Tipo: |
inserte la placa |
Aplicación: |
Transformadores magnéticos de Ethernet |
Tipo del montaje: |
SMD |
Tamaño: |
17.27mm*14.73m m |
Pernos: |
16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins |
Puerto: |
Solo, dual, puerto del patio |
Nombre del producto: |
transformadores magnéticos de Ethernet 1000Base-T para el PWB del Por-agujero |
Tipo: |
inserte la placa |
Aplicación: |
Transformadores magnéticos de Ethernet |
Tipo del montaje: |
SMD |
Tamaño: |
17.27mm*14.73m m |
Pernos: |
16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins |
Puerto: |
Solo, dual, puerto del patio |
transformadores magnéticos de Ethernet 1000Base-T para el PWB del Por-agujero
Características especiales:
1. RoHS OBEDIENTE
2. PLÁSTICO: MATERIAL PLÁSTICO THERMOSET CON FLAMMABILTY QUE VALORA UL 94V-0 O MEJOR.
3. SOLDERABILITY: SE AJUSTA A ANSI/J-STD-002, IPC/EIA J-STD-003A.
4. TEMPERATURA DE FUNCIONAMIENTO: 0℃ A 70℃
5. TEMPERATURA DE ALMACENAMIENTO: - ℃ 20 al ℃ +125
6. HUMEDAD DE JEDEC: NIVEL 1.
7. LAS DIMENSIONES ESTÁN EN PULGADAS CON LAS TOLERANCIAS SIGUIENTES:
.XX = ±.0.1 .XXX = ±.005
CARACTERÍSTICAS ELÉCTRICAS EN +25℃ SALVO ESPECIFICACIÓN DE LO CONTRARIO
(PARA LA REFERENCIA SOLAMENTE, UTILIZADO PARA LA INFORMACIÓN AL CLIENTE.)
1. TEMPOREROS DE FUNCIONAMIENTO: 0℃ A 70℃
2. RATIO DE LAS VUELTAS: ± el 2% del 1:1
3. POLARIDAD: POR DIAGRAMA ESQUEMÁTICO
4. PÉRDIDA DE INSERCIÓN:
100KHz - 1 - 25 megaciclos
-1,2 DB max - -0,2 - MÁXIMO del DB 0.002*f 1,4
5. PÉRDIDA DE VUELTA (Z HACIA FUERA DE = ± EL 15% 100 OHMIOS)
. 1 - 40 megaciclos 40 - 100 megaciclos
-16 MINUTO -10+20 del DB * MÍNIMOdel DB del REGISTRO10 (f/80 megaciclo)
6. INDUCTANCIA (OCL) (MEDIOS LADO, 0℃-70℃)
MINUTO 350uH (MEDIDO EN 100KHz, el mVRMS 100 Y CON EL PREJUICIO de 8 mA DC)
7. INTERFERENCIA, CANALES ADYACENTES
1 megaciclo 10 - 100 megaciclos
-50 MÍNIMO del DB del MINUTO +55+22*LOG10 (f/80 megaciclo) del DB
8. RATIO DE RECHAZO DEL MODO COMÚN
2 megaciclos 30 - 200 megaciclos
MINUTO -15 de -50dB + (f/80 megaciclo) MÍNIMO del DB 20*LOG10
9. RESISTENCIA EL 1/2 DE DC QUE ENROLLA
.65 OHMIO DE MÁXIMO
10. DESEQUILIBRIO DE LA RESISTENCIA DE DC
MÁXIMO DE LOS OHMIOS ±0.65 (SIMETRÍA DE CENTRO DEL GOLPECITO)
11. AISLAMIENTO DE LA ENTRADA-SALIDA
MÍNIMO DE 1500 VRMS EN 60 SEGUNDOS
transformadores magnéticos de Ethernet 1000Base-T para el PWB del Por-agujero

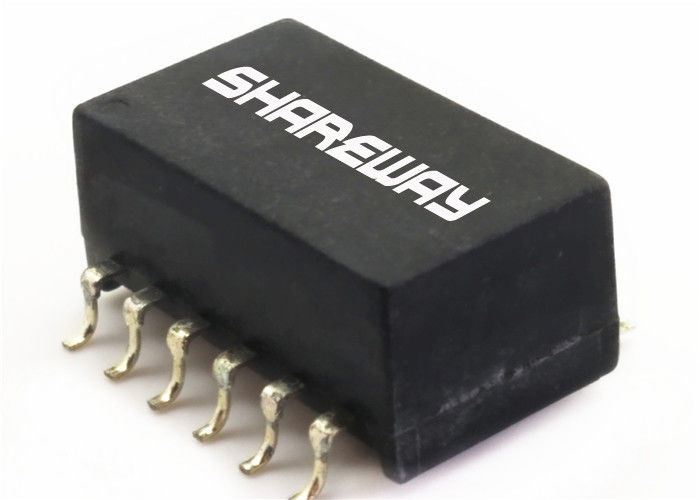

IMAGEN DEL PRODUCTO
transformadores magnéticos de Ethernet 1000Base-T para el PWB del Por-agujero
CÓMO ORDENAR
1. Por favor envíeme su ficha técnica o número de parte que usted necesita.
2. Ofreceremos la cita del reemplazo para su referencia
3. Las muestras libres están disponibles para su aprobación.
4. Después de la prueba de la muestra, caminaremos en la orden total.
5. La factura del pro forma enviará para su confirmación
6. Después de que las mercancías acabaran, le enviamos las mercancías y le decimos el número de seguimiento.
7. Seguiremos sus mercancías hasta que usted reciba las mercancías.
Observaciones:
1. las órdenes de la muestra están disponibles.
2. el precio es negociable para las órdenes de la gran cantidad.
3. los órdenes modificados para requisitos particulares (órdenes de OEM/ODM) están disponibles.
4. éntrenos en contacto con para la lista disponible de los sabores. Certificaciones internacionales:
1. ISO9001: 2008
2. UL
3. alcance
4. RoHs
