Detalles del producto
Lugar de origen: Guangdong China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Número de modelo: E2081NL
Pago y términos de envío
Cantidad de orden mínima: 100/500/1000
Precio: Supportive
Detalles de empaquetado: Tubo
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, Paypal
Capacidad de la fuente: 3000K.PCS/Month
Nombre del producto: |
Transformador el de alta frecuencia de Ethernet del Lan de la base de ferrita de E2081NL |
HiPot: |
1500v |
Aplicación: |
Ethernet del Lan (no PoE) |
Número pin: |
16 |
la temperatura: |
-40℃ a +85℃ |
Tipo: |
Transformador de alta frecuencia del lan |
Nombre del producto: |
Transformador el de alta frecuencia de Ethernet del Lan de la base de ferrita de E2081NL |
HiPot: |
1500v |
Aplicación: |
Ethernet del Lan (no PoE) |
Número pin: |
16 |
la temperatura: |
-40℃ a +85℃ |
Tipo: |
Transformador de alta frecuencia del lan |

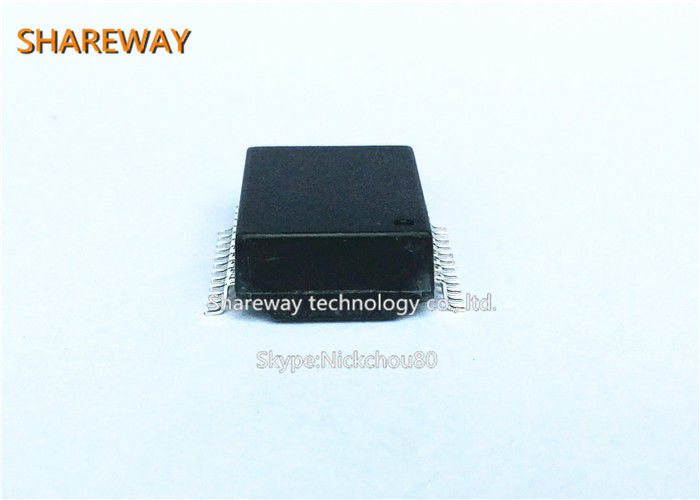

Transformador el de alta frecuencia de Ethernet del Lan de la base de ferrita de E2081NL
Descripción:
transformador del puerto 1.Single
transformador de 2.10/100 bases-t
3.Type: SMT/SMD
4. Estructura de la bobina: Toroidal
| PARÁMETRO | ESPECIFICACIONES |
| RATIO DE LAS VUELTAS |
(1-2): (16-15) = (3-4): =1:1 el ±5% (de 14-13) (5-6): (12-11) = (7-8): (10-9) el =1:1±5% |
| INDUCTANCIA DE LA SALIDA | .20 uH max (en el mVRMS 100KHz 20) |
| Inductancia (OCL) |
(1-2) = (3-4) = (5-6) = (7-8) uH MINUTO =140 (En el mVRMS 100KHz 20) |
| Capacitancia del acoplamiento | 12,0 PF max (en el mVRMS 100KHz 20) |
| AISLAMIENTO RESISANCE |
(2-3) = (4-5) = (6-7) MINUTO DE =1 K MOHMS EN 50 V DC (14-15) = (12-13) = (10-11) MINUTO DE =1 K MOHMS EN 50 V DC |
|
Entrada-salida aislamiento |
MINUTO DE 1500 VRMS @ 60 SEGUNDOS |
Transformador el de alta frecuencia de Ethernet del Lan de la base de ferrita de E2081NL
Forma y dimensiones:
