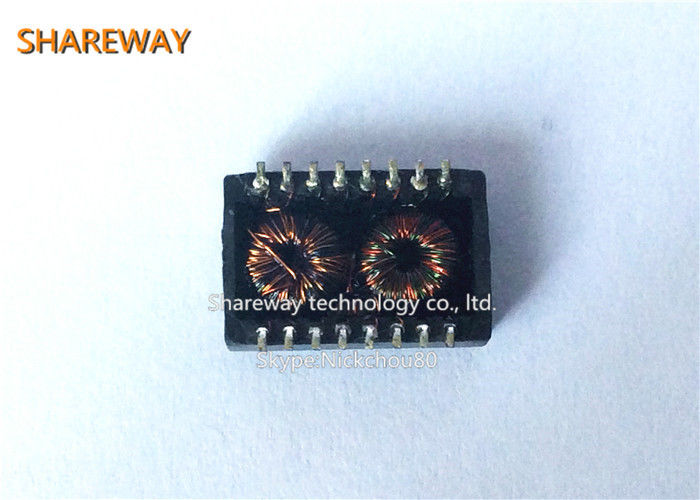

Transformadores magnéticos 16Pins 12.7*7.11*5.97m m de Ethernet de H1100NL

H1100NL Ethernet Magnetic Transformers 16Pins 12.7*7.11*5.97mm
H1100NL Ethernet Magnetic Transformers 16Pins 12.7*7.11*5.97mm

Ampliación de imagen :  Transformadores magnéticos 16Pins 12.7*7.11*5.97m m de Ethernet de H1100NL

Datos del producto:

Lugar de origen: Guangdong China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Número de modelo: H1100NL

Pago y Envío Términos:

Cantidad de orden mínima: 100/500/1000
Precio: Supportive
Detalles de empaquetado: Carrete, tubo
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, Paypal
Capacidad de la fuente: 3000K.PCS/Month
Descripción detallada del producto
Nombre del producto: transformadores magnéticos de Ethernet de 16Pins 12.7*7.11*5.97m m H1100NL Tamaño: 12.7*7.11*5.97m m
Pernos: 16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins Tipo: Transformador superficial del soporte
Materiales: Núcleo Aplicación: PCB
Alta luz:

transformador de 1000base t

,

transformador de Ethernet del gigabit

transformadores magnéticos de Ethernet de 16Pins 12.7*7.11*5.97m m H1100NL


Descripción:

Módulos del transformador y de filtro del LAN para el filtro de la red y el transformador aislado.

Diseñó cumplir los requisitos IEEE802.3. LAN (filtro) del pulso XFMR, LAN-Mater (RJ-45 + XFMR/LED)
El modo común obstruye, VoIP XFMR, ISDN, T1, CEPT, XFMR

Línea XFMR, VDSL XFMR/filter de ADSL

Divisor micro del filtro (lado de CO/CPE)

Conductores del POE (poder sobre Ethernet)

10/100 base, módulos 1000 de filtro de la red de la base-TX

T1/E1 SMD y transformadores aislados INMERSIÓN

Transformadores del interfaz de ISDN-U/S

T3/DS3, T4/DS4 aisló los transformadores,

Transformadores del interfaz de ADSL

Módulos de filtro paso alto/de paso bajo de VDSL y transformadores del interfaz





PARÁMETRO ESPECIFICACIONES
TEMPERATURA DE FUNCIONAMIENTO 0 - 70
RATIO DE LAS VUELTAS 1: 1 ±2%
POLARIDAD POR SCHEMTIC
PÉRDIDA DE INSERCIÓN 100KHz 1-125 megaciclo
-1,2 DB max -0,2 DB maxdel ^1,4 de -0.002*f

PÉRDIDA DE VUELTA

(Z HACIA FUERA = 100 OHMIOS EL ±15%)

1-30MHz 30-60HMz 60-80MHz
-16 MINUTO del DB

-10+20*LOG10

(f/60 megaciclo) MINUTO del DB

-10 MINUTO del DB

INDUCTANCIA (OCL)

(MEDIOS LADO, 0 -70)

uH MINUTO 350 (MEASUREN EN 100KHz, 100mVRMS Y CON PREJUICIO de 8mA DC)

INTERFERENCIA, ADYACENTE

CANALES

1MHz 10-100MHz
-50 MINUTO del DB -50+17*LOG 10 (f/10) MINUTO del DB
DIFERENCIAL AL RECHAZO DE MODO COMÚN 2MHz 30-200MHz
-50 MINUTO del DB -43+22*LOG 10 (f/10) MINUTO del DB

RESISTENCIA DE DC

El 1/2 QUE ENROLLA

.65 OHMIO DE MAX

RESISTENCIA DE DC

DESEQUILIBRIO

.065 OHMIO DE MAX (SIMETRÍA DE CENTRO DEL GOLPECITO)

ENTRADA-SALIDA

AISLAMIENTO

MINUTO DE 1500 VRMS @ 60 SEGUNDOS





transformadores magnéticos de Ethernet de 16Pins 12.7*7.11*5.97m m H1100NL


Forma y dimensiones:

Transformadores magnéticos 16Pins 12.7*7.11*5.97m m de Ethernet de H1100NL 0
