Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Número de modelo: SA9672NL = ZA9672-BE
Pago y términos de envío
Cantidad de orden mínima: 200/500//1200
Precio: Negotiation
Detalles de empaquetado: Tubo o Tape&Reel
Tiempo de entrega: 2~3 semanas o ayuda del inventario
Condiciones de pago: T/T, Western Union, L/C, MoneyGram
Capacidad de la fuente: 50K-PCS/Month
Nombre: |
Transformador de SA9672NL = de ZA9672-BE SMD para el convertidor del tiempo de retorno LM25184-Q1 |
Tipo: |
Transfomer del tiempo de retorno |
Estructura de la bobina: |
El transformador del EP, modificó para requisitos particulares |
Frecuencia de trabajo: |
20kHz a -500kHz |
Material de la base: |
Imán PC40/PC44/PC95, PC40 de la ferrita del poder de MnZn |
Material: |
Cobre, Manganeso-Zn, bobina plástica, base de ferrita del Manganeso-Zn |
Nombre: |
Transformador de SA9672NL = de ZA9672-BE SMD para el convertidor del tiempo de retorno LM25184-Q1 |
Tipo: |
Transfomer del tiempo de retorno |
Estructura de la bobina: |
El transformador del EP, modificó para requisitos particulares |
Frecuencia de trabajo: |
20kHz a -500kHz |
Material de la base: |
Imán PC40/PC44/PC95, PC40 de la ferrita del poder de MnZn |
Material: |
Cobre, Manganeso-Zn, bobina plástica, base de ferrita del Manganeso-Zn |
SA9672NL es cinco que la versión de la salida optimizó para los usos típicos del diseño del convertidor del tiempo de retorno del LM25184 del TI. Se diseña para actuar hasta 300 kilociclos con voltaje de entrada de 4 a 42 V. Esta parte tiene normalmente un voltaje 1500 del aislamiento de Vrms entre primario y secundario.
| Número de parte | Comerciante Part Number | ± el 10% (uH) @ 0A de la inductancia | Inductance± el 10% (uH) @ 5A | LK máximo (uH) | DCR primario máximo (ohmio) | DCR secundario máximo (ohmio) | Ratio/Pri de las vueltas: Sec | Aislamiento (Vrms) | Poder (w) |
| SA9672NL | ZA9672-BE/YA9672-BE | 7 | 6,3 | 0,10 | 0,035 | 0,0480 | 1:1 | 1500 | 12 |
| SA9672NL | 750319029 / 12387-T162 | 7 | 6,3 | 0,10 | 0,035 | 0,0480 | 1:1 | 1500 | 12 |
| SA9670NL | ZA9670-BE | 9 | 8,1 | 0,40 | 0,047 | 0,0110 | 4:1 | 1500 | 11,55 |
| SA9671NL | ZA9671-BE | 9 | 8,1 | 0,25 | 0,047 | 0,0145 | 3:1 | 1500 | 12,5 |
| SA9673NL | ZA9673-BE | 7 | 6,3 | 0,10 | 0,035 | 0,1380 | 1:2 | 1500 | 12 |
| SA9674NL | ZA9674-BE | 9 | 8,1 | 0,15 | 0,047 | 1,1060 | 1:3 | 1500 | 12 |

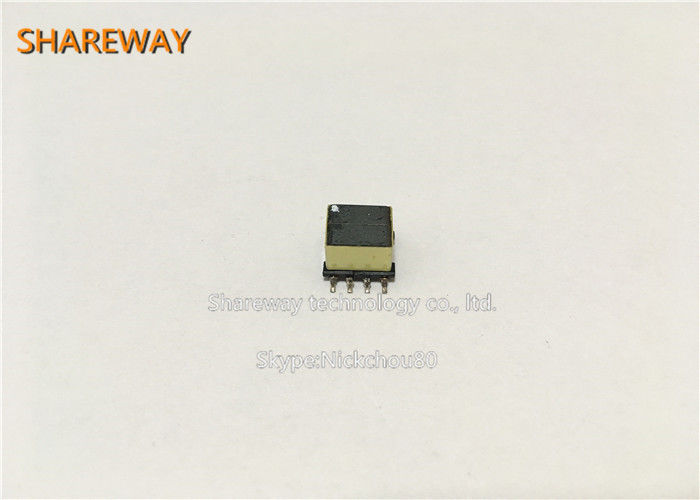

Foto del producto:
Dimensión de SA9672NL = ZA9672-BE:
Diagrama esquemático de SA9672NL = ZA9672-BE:
