Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | El transformador C1173-AL_ del tiempo de retorno para el PoE accionó el regulador de dispositivo | Salida de la impulsión: | 5,6 V, 10 mA |
|---|---|---|---|
| Salida: | 3,3 V, 3 A | Color: | Silvery&Black |
| Peso: | 5,0 – 5,3 g | Temperatura ambiente: | – 40°C a +125°C |
| Punto culminante: | pequeño transformador del tiempo de retorno,Transformador de alta frecuencia |
||
Transformador C1173-AL_ del tiempo de retorno para el regulador de dispositivo accionado de T.I. TPS23750 PoE
Descripción:
• Este el transformador se desarrolla para el diseño de la referencia de Texas Instruments PMP929. Conveniente para el chipset TPS23750.
• Actúa hasta 500 kilociclos con la entrada de 18 – 72 V
• 1500 Vrms, un aislamiento del minuto primario y diagonal a secundario
Material de la base: Ferrita
Peso 5,0 – 5,3 g
Temperatura ambiente – 40°C a +125°C
Componente de la temperatura de almacenamiento: – 40°C a +125°C.
Empaquetado de la cinta y del carrete: – 40°C a +80°C
| Número de parte | Comerciante Part Number | Inductancia @ 0 ± los 10% de A (uH) | L en el minuto de Ipk (uH) | DCR del Pri máximo (ohmios) | DCR del Sec máximo (ohmios) | DCR de la impulsión máximo (ohmios) | DCR de Bais máximo (ohmios) | LK máximo (uH) | Pri: El Sec da vuelta al ratio | Pri: La impulsión da vuelta al ratio | Pri: Ratio diagonal de las vueltas | Ipk (a) | Salida | Salida de la impulsión | |
| SA1173 | C1173-AL | 166,5 | 150 | 0,77 | 0,02 | 0,523 | 1,12 | 2,50 | 6.5:1 | 3.7:1 | 2.0:1 | 1,2 | 3.3V, 3A | 5.6V 10mA | |
| SA1174 | C1174-AL | 150,0 | 135,0 | 0,515 | 0,023 | 0,570 | 0,88 | 2,00 | 5.0:1 | 3.2:1 | 2.25:1 | 1,2 | 5.0V, 2A | 7.5V, 10mA | |
| SA3562 | GA3562-BL | 166,5 | 150,0 | 0,740 | 0,100 | 0,456 | 1,15 | 2,05 | 2.0:1 | 4.0:1 | 2.0:1 | 1,2 | 12V, 0.83A | 6.0V, 10mA |
1. La inductancia está para el primario, medido en 100 kilociclos, 0,1 Vrms.
2. corriente primaria máxima dibujada en el voltaje de entrada mínimo.
3. el DCR para secundario está con las bobinas conectadas paralelamente.
4. la inductancia de la salida para el primario está con el secundario y las bobinas de impulsión pusieron en cortocircuito; salida
la inductancia para la bobina de impulsión está con las bobinas secundarias puso en cortocircuito.
6. el ratio de las vueltas está con ambas bobinas secundarias conectadas paralelamente.
7. la salida del secundario está con las bobinas conectadas paralelamente. La salida de enrrollamiento diagonal es 10 V, 20 mA.
Transformador C1173-AL_ del tiempo de retorno para el regulador de dispositivo accionado de T.I. TPS23750PoE
Forma y dimensiones:

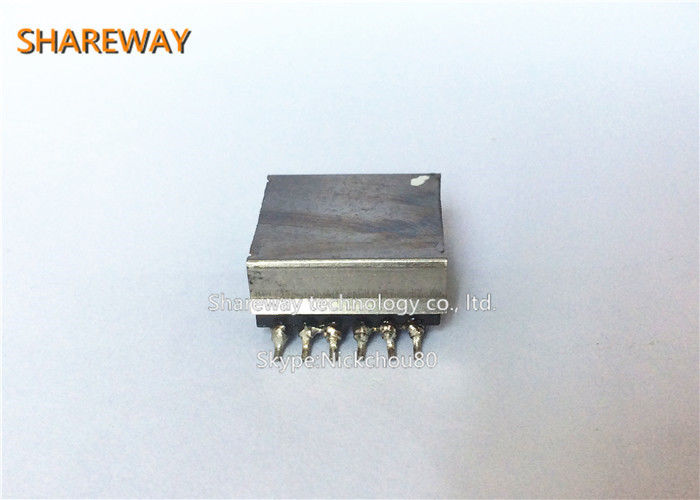

Imagen del producto:
CÓMO ORDENAR
1. Por favor envíeme su ficha técnica o número de parte que usted necesita.
2. Ofreceremos la cita del reemplazo para su referencia
3. 2~5 muestras libres de las PC están disponibles para su aprobación.
4. Después de que la muestra que prueba, nosotros camine en la orden total.
5. La factura del pro forma enviará para su confirmación
6. Después de que se acaben las mercancías, le enviamos las mercancías y aconsejamos el número de seguimiento.
7. Seguiremos sus mercancías hasta que usted las reciba.
Observaciones:
1. las órdenes de la muestra están disponibles.
2. el precio es negociable para las órdenes de la gran cantidad.
3. los órdenes modificados para requisitos particulares (órdenes de OEM/ODM) están disponibles.
4. éntrenos en contacto con para la lista disponible de los sabores.
Certificaciones internacionales:
1. ISO9001: 2008
2. UL
3. alcance
4. RoHs
