Detalles del producto
Lugar de origen: Guangdong China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Número de modelo: E2023FNL
Pago y términos de envío
Cantidad de orden mínima: 100/500/1000
Precio: Supportive
Detalles de empaquetado: Tubo
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, Paypal
Capacidad de la fuente: 3000K.PCS/Month
Nombre del producto: |
transformador magnético del Lan del alto E2023FNL SMD puerto de Ethernet de 5.08m m solo |
alta: |
5.08m m |
Tipo: |
Transformador de SMD |
Tamaño: |
12.65*10.16*5.08m m |
Número de la bobina: |
Autotransformador |
Fase: |
Individual |
Nombre del producto: |
transformador magnético del Lan del alto E2023FNL SMD puerto de Ethernet de 5.08m m solo |
alta: |
5.08m m |
Tipo: |
Transformador de SMD |
Tamaño: |
12.65*10.16*5.08m m |
Número de la bobina: |
Autotransformador |
Fase: |
Individual |

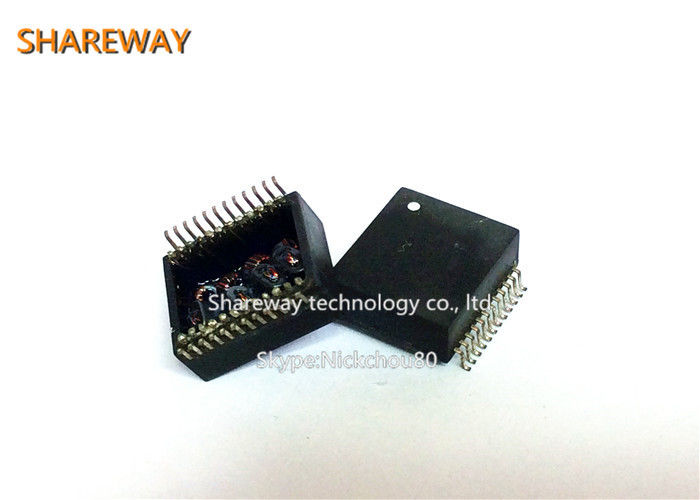

transformador magnético del Lan del alto E2023FNL SMD puerto de Ethernet de 5.08m m solo
Descripción:
| PARÁMETRO | ESPECIFICACIONES | |
| TEMPERATURA DE FUNCIONAMIENTO | 0℃-℃70 | |
| RATIO DE LAS VUELTAS |
(1-3): (16-15) =1CT: 1CT el ±3% (6-8): (11-9) =1CT: 2.5CT el ±3% |
|
| Polaridad | Por diagrama esquemático | |
| Inductancia (OCL) |
MINUTO 1-3=200uH EN 100 kilociclos, 20mVRMS MINUTO 6-8=35uH EN 100 kilociclos, 20mVRMS |
|
| INDUCTANCIA DE LA SALIDA |
(1-2) =0.4 uH max CON 14-16 PUESTO EN CORTOCIRCUITO (6-7) =0.25UH MAX CON 9-11 PUESTO EN CORTOCIRCUITO (100KHz, 20mV) |
|
| Resistencia de DC |
(1-2) = (2-3) = (6-7) = (7-8) =0.6 OHMIO MAX (10-11) = (9-10) = (15-16) = (14-15) =1.0 OHMIO MAX |
|
| CWW | 15 PF max EN 100 kilociclos, 1VRMS | |
| Rechazo de modo común | 1-30MHz | 40-100MHz |
| -50 DB megaciclo | -40dB megaciclo | |
| Entre el aislamiento del canal | MINUTO DE 1500 VRMS @ 60 SEGUNDOS | |
transformador magnético del Lan del alto E2023FNL SMD puerto de Ethernet de 5.08m m solo
Forma y dimensiones:
