Detalles del producto
Lugar de origen: Guangdong China
Nombre de la marca: Shareway
Certificación: CE UL RoHS ISO9001:2008
Número de modelo: H1164FNL
Pago y términos de envío
Cantidad de orden mínima: 100/500/1000
Precio: Supportive
Detalles de empaquetado: Carrete, tubo
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, PayPal,
Capacidad de la fuente: 3000K.PCS/Month
Nombre del producto: |
Transformadores H1164FNL del pulso del LAN 20P del éter del módulo DL 100Base-T |
Aplicación: |
Potencia |
Tipo: |
Transformadores del pulso |
Temperatura de funcionamiento: |
estándar |
alfiler: |
20 |
Género: |
Femenino |
Nombre del producto: |
Transformadores H1164FNL del pulso del LAN 20P del éter del módulo DL 100Base-T |
Aplicación: |
Potencia |
Tipo: |
Transformadores del pulso |
Temperatura de funcionamiento: |
estándar |
alfiler: |
20 |
Género: |
Femenino |

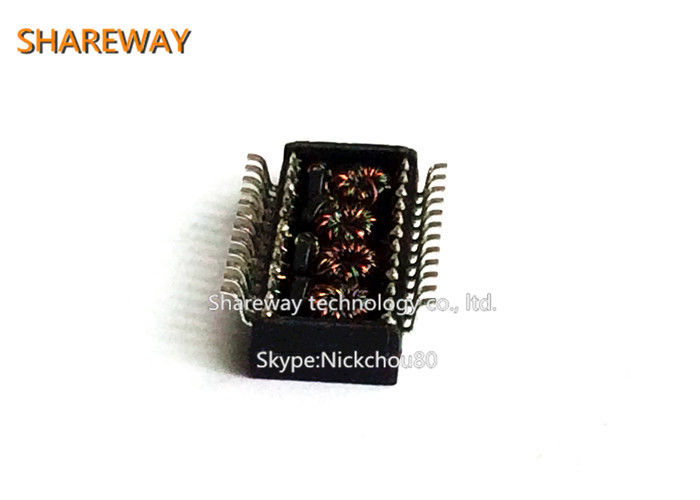

Transformadores H1164FNL del pulso del LAN 20P del éter del módulo DL 100Base-T
Descripción:
| PARÁMETRO | ESPECIFICACIONES | ||
| TEMPERATURA DE FUNCIONAMIENTO | 0 - 70 | ||
| RATIO DE LAS VUELTAS | TX | RX | |
| 2: 1±2% | 1: 1 ±2% | ||
| POLARIDAD | POR SCHEMTIC | ||
| PÉRDIDA DE INSERCIÓN | 100KHz | 1-125 megaciclo | |
| -1,2 DB max | -0,2 DB maxdel ^1,4 de -0.002*f | ||
|
PÉRDIDA DE VUELTA (Z HACIA FUERA = 100 OHMIOS EL ±15%) |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 MINUTO del DB |
-10+20*LOG10 (f/60 megaciclo) MINUTO del DB |
-10 MINUTO del DB | |
|
INDUCTANCIA (OCL) (MEDIOS LADO, 0 -70) |
uH MINUTO 350 (MEASUREN EN 100KHz, 100mVRMS Y CON PREJUICIO de 8mA DC) | ||
|
INTERFERENCIA, ADYACENTE CANALES |
1MHz | 10-100MHz | |
| -50 MINUTO del DB | -50+17*LOG 10 (f/10) MINUTO del DB | ||
| DIFERENCIAL AL RECHAZO DE MODO COMÚN | 2MHz | 30-200MHz | |
| -50 MINUTO del DB | -43+22*LOG 10 (f/10) MINUTO del DB | ||
|
RESISTENCIA DE DC El 1/2 QUE ENROLLA |
.65 OHMIO DE MAX | ||
|
RESISTENCIA DE DC DESEQUILIBRIO |
.065 OHMIO DE MAX (SIMETRÍA DE CENTRO DEL GOLPECITO) | ||
|
ENTRADA-SALIDA AISLAMIENTO |
MINUTO DE 1500 VRMS @ 60 SEGUNDOS | ||
Transformadores H1164FNL del pulso del LAN 20P del éter del módulo DL 100Base-T
Forma y dimensiones:
