Detalles del producto
Lugar de origen: Guangdong, Shenzhen
Nombre de la marca: Shareway
Certificación: RoHS,ISO9001-2001
Número de modelo: SC73-100
Pago y términos de envío
Cantidad de orden mínima: 500/1000
Precio: Supportive
Detalles de empaquetado: Carrete/bandeja
Tiempo de entrega: Acción o 3 semanas
Condiciones de pago: TT, paypal, Unión Occidental
Capacidad de la fuente: 1kk-pcs/month
Nombre del producto: |
Inductor sin blindaje fijo del poder de la bobina de obstrucción del moldeado SC73-100 |
Blindado: |
Sin blindaje |
Tipo: |
Fijo |
inductor: |
Inductor del poder de la bobina de obstrucción del moldeado |
Inductancia: |
10 a 330uH |
Actual: |
80mA a 1.5A |
Nombre del producto: |
Inductor sin blindaje fijo del poder de la bobina de obstrucción del moldeado SC73-100 |
Blindado: |
Sin blindaje |
Tipo: |
Fijo |
inductor: |
Inductor del poder de la bobina de obstrucción del moldeado |
Inductancia: |
10 a 330uH |
Actual: |
80mA a 1.5A |

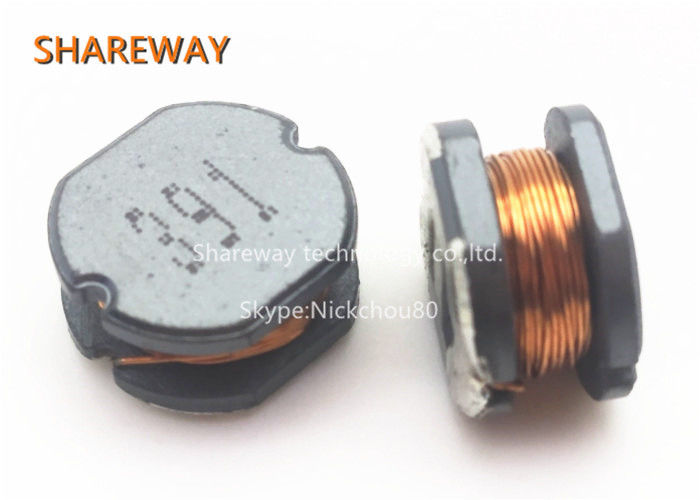

Inductor sin blindaje fijo del poder de la bobina de obstrucción del moldeado SC73-100
La conexión y la diferencia entre la inductancia y las gotas magnéticas
1. El inductor es un componente del almacenamiento de energía, y las gotas magnéticas son dispositivos de la conversión de energía (consumo); [1]
2. los inductores se utilizan sobre todo en circuitos del filtro de la fuente de alimentación, y las gotas magnéticas se utilizan sobre todo en los lazos de la señal para las contramedidas del EMC;
3. las gotas magnéticas se utilizan principalmente para suprimir interferencia de la radiación electromágnetica, mientras que los inductores se utilizan a este respecto para centrarse en la supresión de interferencia conducida. Ambos se pueden utilizar para ocuparse de problemas del EMC y de la EMI; dos maneras de EMI, a saber: la radiación y la conducción, diferentes el acercamiento utiliza diversos métodos de la supresión, el anterior usando gotas magnéticas y estos últimos que usan inductancia;
4, las gotas magnéticas se utilizan para absorber señales de la frecuencia ultraalta, como algunos circuitos del RF, PLL, circuitos de oscilación, incluyendo los circuitos de memoria de la frecuencia ultraalta (DDRSDRAM, RAMBUS, etc.) necesite añadir gotas magnéticas en la pieza de la potencia de entrada, y la inductancia es una clase que el componente del almacenamiento de energía se utiliza en un circuito de oscilación del LC, un circuito del filtro, un etc. de baja fricción, y su gama de frecuencia del uso excede raramente 50 megaciclos;
5, el inductor se utiliza generalmente para hacer juego del circuito y control de calidad de la señal, la conexión general y conexión de la fuente de alimentación. Se utilizan las gotas magnéticas donde se combinan la tierra análoga y la tierra digital. Las gotas magnéticas también se utilizan para las líneas de señales
Chareristics eléctrico:
Número de parte | Inductancia (uH) |
Prueba Frecuencia |
Resistencia de DC (Ω MAX) |
Saturación Actual (a) |
Temperatura Actual (a) |
SC73-100 | 10 | 2.52MHZ | los 80m | 1,44 | 2,40 |
SC73-120 | 12 | 2.52MHZ | los 90m | 1,39 | 2,20 |
SC73-150 | 15 | 2.52MHZ | el 100m | 1,24 | 2,00 |
SC73-180 | 18 | 2.52MHZ | el 110m | 1,12 | 1,80 |
SC73-220 | 22 | 2.52MHZ | el 130m | 1,07 | 1,65 |
SC73-270 | 27 | 2.52MHZ | el 150m | 0,94 | 1,50 |
SC73-330 | 33 | 2.52MHZ | el 170m | 0,85 | 1,40 |
SC73-390 | 39 | 2.52MHZ | los 220m | 0,74 | 1,30 |
SC73-470 | 47 | 2.52MHZ | los 250m | 0,68 | 1,22 |
SC73-560 | 56 | 2.52MHZ | los 280m | 0,64 | 1,13 |
SC73-680 | 68 | 2.52MHZ | los 330m | 0,59 | 1,05 |
SC73-820 | 82 | 2.52MHZ | los 410m | 0,54 | 0,96 |
SC73-101 | 100 | 1KHZ | los 480m | 0,51 | 0,88 |
SC73-121 | 120 | 1KHZ | los 540m | 0,49 | 0,80 |
SC73-151 | 150 | 1KHZ | los 750m | 0,40 | 0,72 |
SC73-181 | 180 | 1KHZ | 1,02 | 0,36 | 0,62 |
SC73-221 | 220 | 1KHZ | 1,20 | 0,31 | 0,54 |
SC73-271 | 270 | 1KHZ | 1,31 | 0,29 | 0,48 |
SC73-331 | 330 | 1KHZ | 1,50 | 0,28 | 0,44 |
