Vía compartida XEL3520
, Inductores de potencia protegidos magnéticamente
, Inductores de potencia blindados XEL3520
Nombre del producto: |
Inductores de potencia blindados de pérdida ultrabaja de compartimiento XEL3520 |
Tipo de producto: |
Inductor del poder de SMD |
Materiales básicos: |
Compuesto |
En pie: |
Superficie montada |
Inductividad: |
Desde 70 nH hasta 1,2 μH |
DCR: |
Desde 2,45 mΩ hasta 35 mΩ |
SRF: |
De 471 MHz a 70 MHz |
Temperatura de funcionamiento: |
-40°C a +125°C con (aumento de 40°C) corriente de corriente |
Voltado de funcionamiento: |
0-80V |
Paquete: |
cinta/carrete |
Inductores de potencia con escudo magnético de pérdida ultrabaja de compartimiento XEL3520
Inductores de potencia con escudo magnético de pérdida ultrabaja de compartimiento XEL3520
Características
-
Valores de inductancia bajos para aplicaciones de alta frecuencia.
-
Pérdidas de CA muy bajas a alta frecuencia y DCR muy bajas.
-
Saturación suave para soportar altos picos de corriente.
-
Protección magnética a mMinimizar el EMI.
-
La construcción compuesta minimiza el zumbido audible.
-
No hay envejecimiento térmico, perfecto para aplicaciones a altas temperaturas.
-
AEC-Q200 Grado 1 (−40°C a +125°C) con una temperatura máxima de la parte de 165°C.
Especificación eléctrica
|
Inductividad
±20% Tolerancia
|
El DCR
(Tipo)
|
El DCR
(Más que)
|
El SRF
(Tipo)
|
Esat
(10% de disminución)
|
Esat
(disminución del 20%)
|
Esat
(30% de disminución)
|
Los demás
(20°C de aumento)
|
Los demás
El número de casos (40 °C de aumento)
|
| 70 nH |
2.5mΩ |
2.9mΩ |
471frecuencia de radio |
9.7 A |
13.0 A |
18.5 A |
19.8 A |
27.2 A |
| 130 nH |
3.5mΩ
|
4.1mΩ |
294frecuencia de radio |
7.2 A |
9.8 A |
13.8 A |
18.9 A |
25.4 A |
| 200 nH |
4.9mΩ |
5.7mΩ |
227frecuencia de radio |
5.7 A |
8.6 A |
11.8 A |
14.8 A |
19.9 A |
| 330 nH |
8.0mΩ |
9.2mΩ |
158frecuencia de radio |
3.9 A |
6.2 A |
8.7 A |
10.3 A |
13.7 A |
| 470 nH |
9.4mΩ |
10.9mΩ |
135frecuencia de radio |
3.7 A |
5.7 A |
8.0 A |
9.2 A |
12.1 A |
| 560 nH |
14.5mΩ |
16.7mΩ |
129frecuencia de radio |
3.3 A |
5.4 A |
7.3 A |
7.6 A |
10.1 A |
| 800 nH |
20.5mΩ |
23.6mΩ |
94frecuencia de radio |
2.5 A |
4.0 A |
5.6 A |
6.3 A |
8.3 A |
| 1.1 μH |
31.5mΩ |
36.3 mΩ |
80frecuencia de radio |
2.2 A |
3.5 A |
5.0 A |
4.0 A |
5.4 A |
| 1.2 μH |
35.0mΩ |
40.3mΩ |
70frecuencia de radio |
2.0 A |
3.2 A |
4.8 A |
3.8 A |
5.2 A |
Dibujo y dimensión

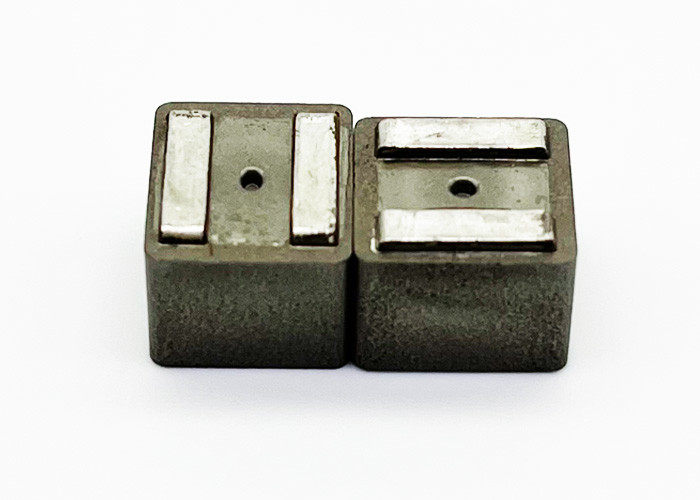

Imagen del producto
