Resaltar:
Inductores moldeados por vía compartida SMD
, Inductores moldeados con SMD RoHS
, Se trata de un sistema de gestión de la rentabilidad.
Nombre del producto: |
Inductores moldeados por compartimiento SMD compatibles con RoHS Alternativa de XEL4012 XEL4014 |
Tipo de producto: |
Inductor del poder de SMD |
Materiales básicos: |
Compuesto |
En pie: |
Superficie montada |
Inductividad: |
Desde 92nH hasta 780nH |
DCR: |
Desde 5,2 mΩ hasta 20,3 mΩ |
SRF: |
De 279 MHz a 70 MHz |
Temperatura de funcionamiento: |
-40°C a +125°C con (aumento de 40°C) corriente de corriente |
Voltado de funcionamiento: |
0-80V |
Paquete: |
cinta/carrete |
Inductores moldeados por compartimiento SMD compatibles con RoHS Alternativa de XEL4012 XEL4014
Carretera compartidaInductores moldeados SMD Compatible con RoHS Alternativa de XEL4012 XEL4014
Características
-
Manejo de corriente superior con características de saturación suave.
-
Pérdidas de DCR y CA muy bajas para frecuencias de conmutación altas (2 a 5 MHz).
-
Puede soportar picos de alta corriente.
-
Protección magnética a mMinimizar el EMI.
-
La construcción compuesta minimiza el zumbido audible.
-
No hay envejecimiento térmico, perfecto para aplicaciones a altas temperaturas.
-
Compatible con RoHS, libre de halógenos.
Especificación eléctrica
|
Inductividad
±20% Tolerancia
|
El DCR
(Tipo)
|
El DCR
(Más que)
|
El SRF
(Tipo)
|
Esat
|
Los demás
(20°C de aumento)
|
Los demás
El número de casos (40 °C de aumento)
|
| 92 nH |
5.2mΩ |
5.7mΩ |
279frecuencia de radio |
24.0 A |
11.5 A |
16.5 A |
| 220 nH |
9.7mΩ
|
10.6mΩ |
146frecuencia de radio |
16.0 A |
6.5 A |
9.0 A |
| 220 nH |
7.5mΩ |
9.5mΩ |
150frecuencia de radio |
18.2 A |
9.0 A |
12.0 A |
| 330 nH |
9.9mΩ |
12.0mΩ |
110frecuencia de radio |
14.6 A |
6.5 A |
9.0 A |
| 560 nH |
16.5mΩ |
18.4mΩ |
80frecuencia de radio |
11.6 A |
5.5 A |
7.5 A |
| 780 nH |
20.3mΩ |
22.8mΩ |
70frecuencia de radio |
9.8 A |
5.0 A |
6.5 A |
Dibujo y dimensión

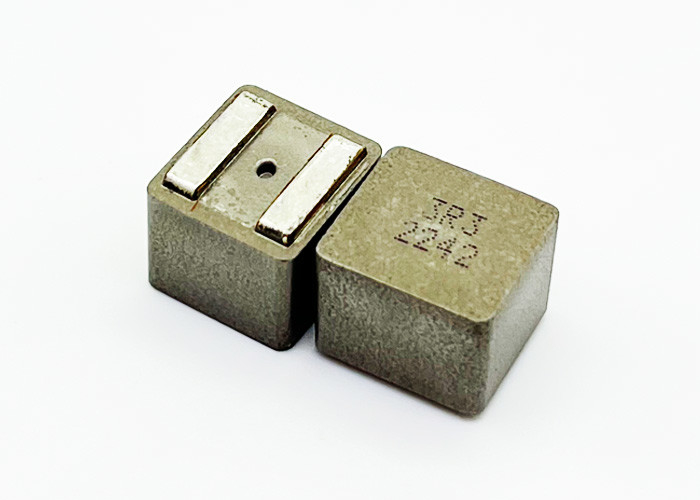

Imagen del producto
