Name: Transformador con doble puerto SMD 1000M Gigabit Lan Magnético SG24701 G
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 G
Price: 0.30 USD
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Shareway

Certificación: RoHs, Reach, UL

Número de modelo: SG24701 G

Pago y términos de envío

Cantidad de orden mínima: 100

Precio: USD$0.30 to USD$0.85

Detalles de empaquetado: Bandeja, cinta y carrete

Tiempo de entrega: semana para la muestra, 4 semanas del onw para la orden total

Condiciones de pago: T/T

Capacidad de la fuente: 1000,000 pedazos por mes

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                                                                                Transformador SMD Lan SG24701 G, Transformador SMD Lan con dos puertos, Transformador Gigabit Lan de 1000M


Cruz p/n:	SG24701 G	Velocidad:	base-T del 1000M
Hola-pote:	4.3k VAC	Puerto:	Puerto dual
tipo que suelda:	El SMD	Construcción del diseño:	Aislamiento funcional
Método de envío:	DHL FEDEX UPS TNT	Muestra:	La muestra libre apoyó

Cruz p/n:	SG24701 G
Velocidad:	base-T del 1000M
Hola-pote:	4.3k VAC
Puerto:	Puerto dual
tipo que suelda:	El SMD
Construcción del diseño:	Aislamiento funcional
Método de envío:	DHL FEDEX UPS TNT
Muestra:	La muestra libre apoyó

Transformador con doble puerto SMD 1000M Gigabit Lan Magnético SG24701 G

Compartición de puerto doble SMD 1000M Gigabit Lan transformador magnético SG24701 G

Características eléctricas a +25 °C:

Parámetro	Especificaciones
Calificación	Por AEC-Q200
Diseño y construcción	Aislamiento funcional
Distancia de desplazamiento	> 10 mm
Temperatura de funcionamiento	-40 °C a 125 °C
Proporción de giros	1.00 ± 2%
Resistencia en CC	El lado del reinstalador: 0,45 Ohms máximo
Resistencia en CC	CM lado de estrangulamiento: 0,85 Ohms máximo
Inductancia (OCL) @ 100 kHz, Se aplicarán las siguientes medidas:	150 uH Min, 450 uH Máximo
Inductancia de fugas	0.50 uH Max, @100kHz
Pérdida de inserción	0.25 dB máximo @ 4 MHz
Pérdida de retorno (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Transmisiones transversales, canales adyacentes	-50 dB MIN @ 4 MHz
Proporción de rechazo del modo común	1 -10 MHz: -35 dB MIN
Proporción de rechazo del modo común	10 a 1000 MHz: -20 dB MIN
Input - Output aislamiento	4300VDC o 3100VAC durante 60 segundos con una corriente de fuga máxima de 1,0 mA
Resistencia al aislamiento	400 megaohms por minuto
Voltado de trabajo	1000 VDC durante 15 años

Diagrama esquemático:

Transformador con doble puerto SMD 1000M Gigabit Lan Magnético SG24701 G 0

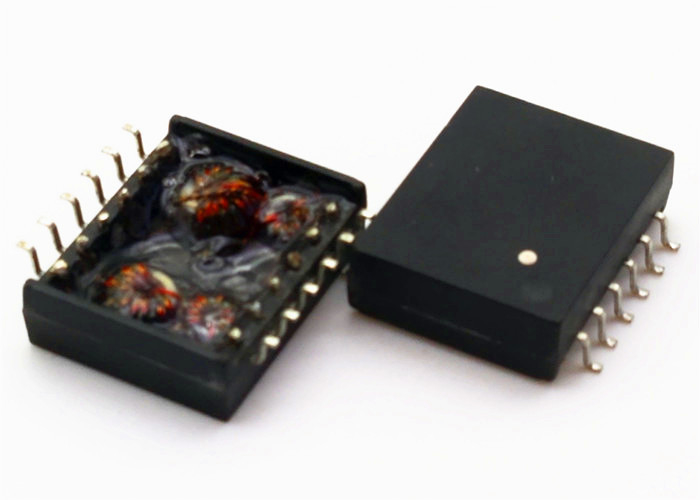

Foto del producto:

Transformador con doble puerto SMD 1000M Gigabit Lan Magnético SG24701 G 1

Cómo hacer el pedido a nosotros:

1Por favor, envíenos su hoja de datos de demanda.

2Proporcionaremos una opción de compra y precio para su referencia.

3Si el precio está bien, le enviaremos una muestra gratuita para su prueba.

4Después de la prueba, puede hacer el pedido masivo y procesar el pago.

5El tiempo de entrega para el pedido en masa suele ser de unas 4 semanas.

6Cuando el pedido esté listo, lo enviaremos y le enviaremos los detalles del envío para el seguimiento.

Por favor, póngase en contacto con sales04@shareway-tech.com para cualquier información adicional.
