Resaltar:
Transformador PoEH SMD
, Transformador PoEH de alta potencia
, 7491196501 Transformador PoEH
Transformador de alta potencia SMD PoEH de potencia por Ethernet 7491196501
Transformador de alta potencia SMD PoEH de potencia por Ethernet 7491196501
Características
- Transformador de retroceso o de avance
- Voltado de entrada: 9 V o de 33 V a 57 V
- Frecuencias de cambio: 200-400 kHz
- Temperatura de funcionamiento: -40°C hasta +125°C
- Voltado de ensayo de aislamiento: 1,5 kVAC
- Disponibles diferentes tensiones de salida
- Diseño optimizado del núcleo y de la bobina para un manejo de energía 30% mayor
- Huella estándar hasta el EP13
Aplicaciones
- Dispositivos con PoE y PoE+
- Servicios de telecomunicaciones
- Aplicaciones industriales
- Punto de acceso WLAN
- Las cámaras de seguridad
Las especificaciones eléctricas¿ Qué pasa? 25°C, salvo indicación en contrario:
| Propiedades |
|
Condiciones de ensayo |
Valor |
Unidad |
- ¿Qué quieres decir? |
| Inductividad |
- ¿ Qué? |
N1/ 100 kHz/ 100 mV |
128 |
El valor de las emisiones |
±25% |
| Ratio de vueltas |
No |
N1 : N2 : N3 : N4 |
1.14:1:1:2 |
|
|
| Corriente de saturación |
El ISAT |
N1 / 2 / L / L de las mujeres < 20% |
0.3 |
A. No |
Es un tipo. |
| Resistencia en CC 1 |
RDC 1 |
N1/ 20 °C |
18 |
mΩ |
Es el máximo. |
| Resistencia de CC 2 |
RDC 2 |
N2/ 20 °C |
30 |
mΩ |
Es el máximo. |
| Resistencia de CC 3 |
RDC 3 |
N3/ 20 °C |
35 |
mΩ |
Es el máximo. |
| Resistencia en CC 4 |
DRC 4 |
N4/ 20 °C |
350 |
mΩ |
Es el máximo. |
| Inductancia de fugas |
- ¿ Qué? |
N1/ 100 kHz/ 100 mV |
0.3 |
El valor de las emisiones |
Es el máximo. |
| Tensión de ensayo de aislamiento |
VT |
N1,4 => N2,3 |
1500 |
V (AC) |
|
| Tensión de ensayo de aislamiento |
VT2 |
N2 => N3, N1 => N4 |
500 |
V (AC) |
|
| Voltado en μsegundo |
∫Udt |
B = 280 mT |
71 |
El valor de las emisiones de CO2 |
Es un tipo. |
Forma y dimensiones:

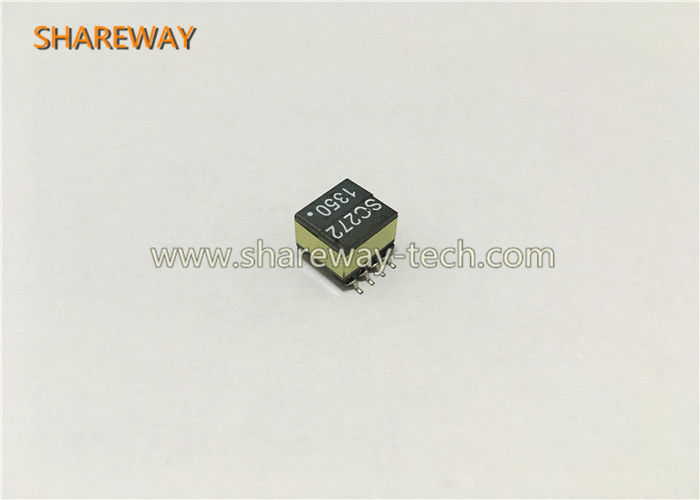

Imagen del producto:
Transformador de alta potencia SMD PoEH de potencia por Ethernet 7491196501
