4P PoE RJ45 con conector
, Se trata de un sistema de control de velocidad.
, Radiotelevisión RJ45
4P PoE 1000BASE-T THT RJ45 conector con USB para Broadcom 7499511420
4P PoE 1000BASE-T THT con USB RJ45 Jack para Broadcom 7499511420
Características
- Conector RJ45 con transformador integrado / estrangulador de modo común
Power over Ethernet hasta 50 vatios y velocidades de hasta 10 Gbit/s
Disponible en SMT, THT y THT con USB
Cumple con los estándares: IEEE 802.3u, IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at y el próximo IEE 802.3bt
Mejora de la relación de rechazo de modo común (CMRR) debido a núcleos NiZn adicionales
Aplicaciones
- Adecuado para temperaturas industriales de –40 °C hasta +85 °C
- Compatible con sistemas Ethernet industriales como EtherCAT o Profinet
- Compatible con la mayoría de los CI para aplicaciones Ethernet como Microchip, Broadcom, Marvell
- Concentradores, enrutadores, conmutadores, cámaras IP, aplicaciones IoT
Propiedades eléctricas:
| Propiedades |
|
Condiciones de prueba |
Valor |
Unidad |
Tol. |
| Inductancia |
L |
100 kHz / 100 mV @ 8 mA |
110 |
µH |
min |
| Inductancia |
L |
100 kHz/ 100 mV |
150 |
µH |
|
| Pérdida de inserción |
IL |
4 MHz |
-0.25 |
dB |
max |
| Pérdida de retorno |
RL |
4 MHz @ 100 Ω |
-20 |
dB |
min. |
| Relación de rechazo de modo común |
CMRR |
1-10 MHz |
-35 |
dB |
min. |
| Relación de rechazo de modo común |
CMRR |
10-1000 MHz |
-20 |
dB |
min. |
| Voltaje de trabajo |
|
|
1000 |
V (DC) |
|
| Voltaje de prueba de aislamiento |
VT 1 |
1 min |
4300 |
V (DC) |
min. |
| Voltaje de prueba de aislamiento |
VT 2 |
1 min |
3100 |
V (DC) |
min. |
| Voltaje de prueba de aislamiento (AC) |
VT AC |
1 min |
3100 |
V (DC) |
min. |
| Voltaje de prueba de aislamiento (DC) |
VT DC |
1 min |
4300 |
V (DC) |
min. |
| Inductancia de fuga |
L S |
100 kHz/ 100 mV |
0.5 |
µH |
max. |
| Resistencia de aislamiento |
RISO |
|
400 |
MΩ |
min. |
| Distancia de aislamiento |
Cl |
|
10 |
mm |
min. |
| Distancia de aislamiento |
Cr |
|
10 |
mm |
min. |
| Resistencia CC 1 1) |
RDC |
|
450 |
mΩ |
max. |
| Resistencia CC 1 2) |
RDC |
|
850 |
mΩ |
max. |
Forma y dimensiones:

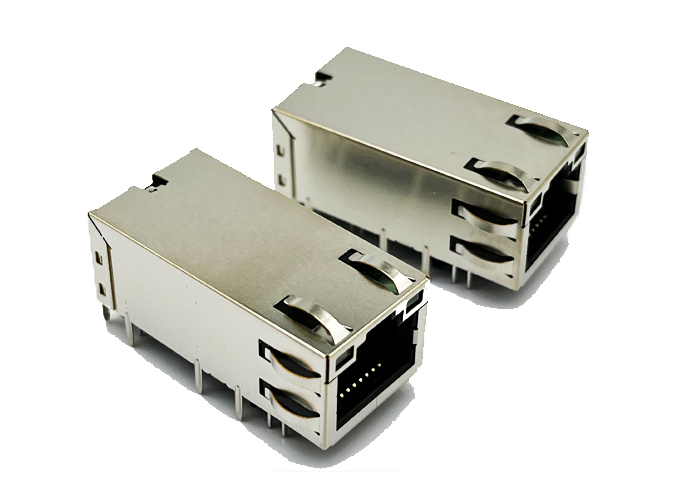

Imagen del producto:
Jack RJ45 de orificio pasante sin PoE con estrangulador de modo común 7499111615
