Enrollamientos de alambre plano Instalaciones a través de agujeros Inductores de potencia AGP2923
Inductores de potencia de montaje de orificio pasante con bobinados de alambre plano AGP2923
Características
- Los bobinados de alambre plano proporcionan una resistencia CC y CA extremadamente baja.
- Los núcleos de ferrita de baja pérdida proporcionan una L plana vs I
- Clasificaciones de corriente de saturación superiores a 100 amperios
- Blindaje magnético para minimizar EMI
- Montaje de orificio pasante (TH) para una fijación robusta a la placa
- AEC-Q200 Grado 1 (−40°C a +125°C)
Propiedades eléctricas:
| Número de pieza |
Inductancia1
±10% (µH)
|
DCR
nom
(mOhms)
|
DCR
máx.
(mOhms)
|
SRF típ3
(MHz)
|
Isat (A)4
Caída del 10%
|
Isat (A)4
Caída del 20%
|
Isat (A)4
Caída del 30%
|
Irms (A)5
Aumento de 20°C
|
Irms (A)5
Aumento de 40°C
|
| AGP2923-332KL |
3.3 |
2.3 |
2.6 |
40 |
95 |
104 |
108 |
19 |
26 |
| AGP2923-472KL |
4.7 |
2.3 |
2.6 |
30 |
63 |
69 |
72 |
19 |
26 |
| AGP2923-682KL |
6.8 |
2.3 |
2.6 |
25 |
48 |
53 |
56 |
19 |
26 |
| AGP2923-103KL |
10 |
2.3 |
2.6 |
20 |
30 |
34 |
37 |
19 |
26 |
| AGP2923-153KL |
15 |
2.3 |
2.6 |
16 |
20.5 |
23 |
24.5 |
19 |
26 |
| AGP2923-223KL |
22 |
2.3 |
2.6 |
13 |
12.2 |
14.7 |
16.4 |
19 |
26 |
| AGP2923-333KL |
33 |
2.3 |
2.6 |
10 |
7.5 |
9.2 |
10.3 |
19 |
26 |
Forma y dimensiones:

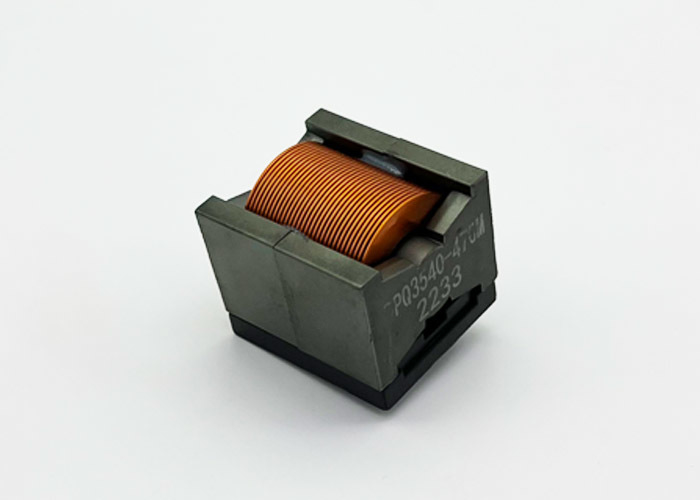

Imagen del producto:
Inductores de potencia de montaje de orificio pasante con bobinados de alambre plano AGP2923
