bobinas de modo común de alta inductancia
, Bobinas de transformador flyback SMPS
, bobinas de línea de modo común F5585-AL
Chokes de modo común de alta inductancia para línea F5585-AL / F5586-AL / F5587-AL
Se aplicarán las siguientes medidas:
Características:
Mejor combinación posible de bajo coste y alta inductancia
Dos series con una variedad de valores de corriente y de inductancia
Se recomienda consultar el artículo Diseño de filtros de modo común para obtener orientaciones de diseño.
Compatible con RoHS, plata sobre estaño sobre terminaciones de cobre.
Estos estranguladores de línea de modo común proporcionan la mejor combinación disponible de bajo costo y alta inductancia.
Los estranguladores de línea de modo común de estilo EE están disponibles en dos
serie, cada una con una variedad de calificaciones actuales, tamaños y
valores de inductancia.
• Diseño rentable
• 3750 Vrms, aislamiento de un minuto entre los devanados
Parámetros eléctricos @ 25° C
| Número de la parte |
Inductancia (mH) |
Corriente (amperios) |
FRS (kHz) |
DCR (Ohms) |
| F5585-AL |
82.0 |
0.25 |
65 |
3.1 |
| F5586-AL: las condiciones de los productos |
34.0 |
0.75 |
100 |
1.30 |
| F5587-AL: las condiciones de trabajo |
25.3 |
1 |
129 |
0.855 |
| F5588-AL |
15.8 |
1.25 |
170 |
0.540 |
| F5589-AL |
8.20 |
1.5 |
206 |
0.295 |
| F5590-AL |
6.55 |
2 |
230 |
0.215 |
| F5591-AL |
3.45 |
2.5 |
309 |
0.120 |
| F5592-AL: las condiciones de los productos |
1.75 |
3 |
420 |
0.070 |
| F5593-AL |
1.20 |
4 |
560 |
0.045 |
Forma y dimensiones:

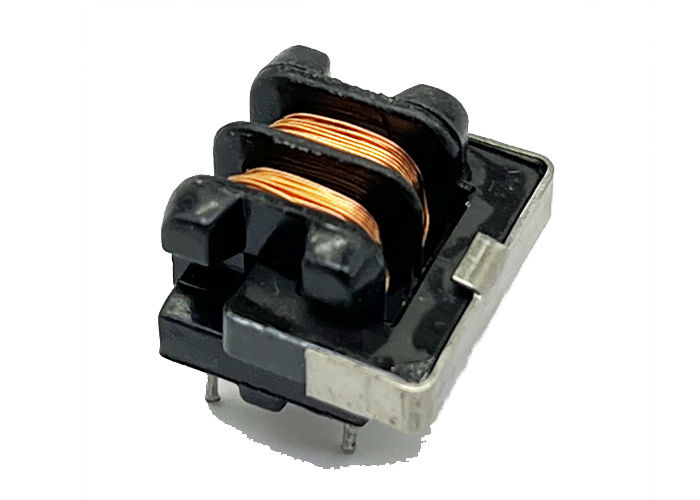

Imagen del producto:
Se aplicarán las siguientes medidas:
