Acoso de modo común de ferrita MnZn
, alta permeabilidad Estrangulación en modo común
, Se aplicará el método de ensayo de la norma de la norma de la norma de la norma.
Choques de modo común de ferrita MnZn de alta permeabilidad CMCF0R9-16V
Choques de modo común de ferrita MnZn de alta permeabilidad CMCF0R9-16V
CARACTERÍSTICAS
- >Núcleo fabricado con ferrita de MnZn de alta permeabilidad (Tc > 130°C)
- >Tamaño optimizado para alta densidad de potencia vs. frecuencia. atenuación
- >Amplio rango de temperatura de funcionamiento -40 a +125°C
- >Materiales UL94V y RoHS
- >Calificado AEC-Q200 >Peso: aproximadamente 55 gramos
OPERACIÓN
>Hasta 16A (RMS o CC) por devanado
>Pérdidas totales < 2W @100°C/2x16Adc
>Aumento de temperatura estimado en PCB < 30°C
ESPECIFICACIONES ELÉCTRICAS
| INDUCTANCIA a 25ºC |
L1-4 = L2-3 (10kHz/0,3Vca) |
0,86 mH TIPO (0,56-1,16 mH) |
| RELACIÓN DE GIRO |
N1-4 : N2-3 (10kHz/1Vca) |
1:1 |
| RESISTENCIA CC a 25ºC |
DCR1-4 = DCR2-3 |
2,8 mΩ TIPO (3,5 mΩ MÁX.) |
| INDUCTANCIA DE FUGA |
Llk1-4 = Llk2-3 (100kHz/1Vca) |
5,5 µH TÍPICO (4-7 µH) |
| RESISTENCIA DIELÉCTRICA |
Entre devanados |
1000 Vca (50 Hz/3 mA/1 min) |
Forma y dimensiones:

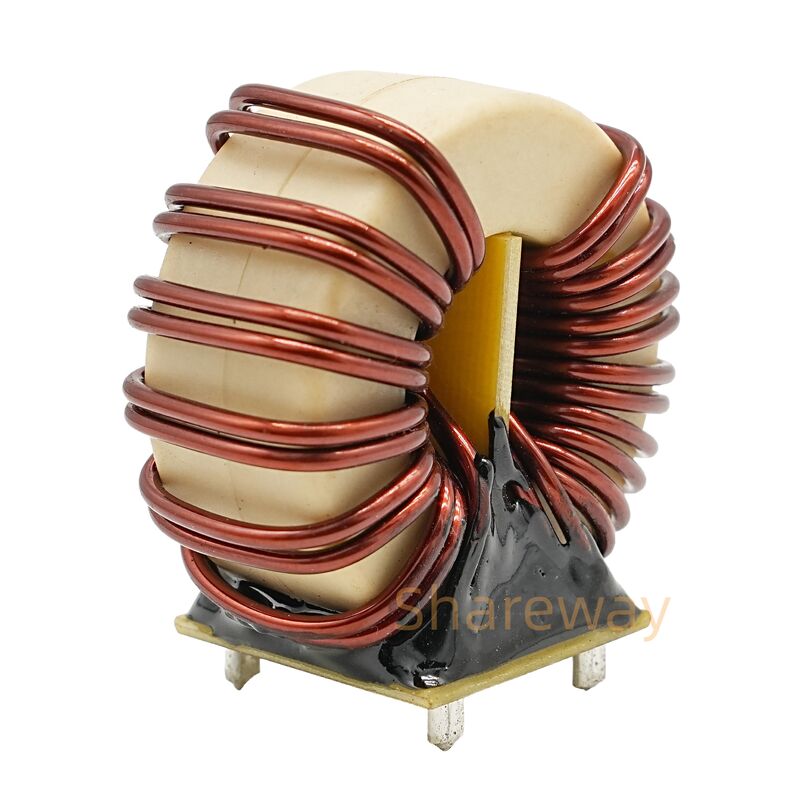

Imagen del producto:
Choques de modo común de ferrita MnZn de alta permeabilidad CMCF0R9-16V
